Op-amp rolling negli amplificatori e nei DAC: come funzionano gli operazionali, quali parametri influenzano il suono e cosa abbiamo riscontrato con i finali Fosi V3 Mono
Seppur rimanga una pratica di nicchia, l’op-amp rolling, ovvero la sostituzione degli amplificatori operazionali integrati nei circuiti audio, continua a suscitare un certo interesse tra gli appassionati di alta fedeltà e di fai da te. C’è chi descrive trasformazioni sonore radicali dopo aver cambiato un singolo chip, attribuendogli miglioramenti nella scena acustica, nel controllo dei bassi e nella risoluzione dei dettagli. All’estremo opposto troviamo invece chi liquida queste differenze come suggestioni prive di fondamento, soprattutto quando non sono accompagnate da misure strumentali.
Anche per questa dicotomia di vedute la questione merita quindi un approccio piuttosto articolato. Un operazionale non possiede infatti una firma sonora autonoma assimilabile a quella di un diffusore o di un amplificatore valvolare. Il suo comportamento dipende se mai dalle caratteristiche elettriche del componente, dalla configurazione circuitale e dalle condizioni operative. Sostituirlo può modificare le prestazioni di uno stadio audio, ma non significa necessariamente e automaticamente migliorarle. Per capire quando l’intervento possa avere un effetto concreto, bisogna quindi analizzare il circuito nel suo insieme, distinguendo le differenze elettriche misurabili dalle impressioni d’ascolto.
Che cosa fa un amplificatore operazionale
Dal punto di vista elettronico, un amplificatore operazionale è un chip progettato per amplificare la differenza di tensione tra due ingressi. Nelle applicazioni audio viene utilizzato per numerose funzioni come l’amplificazione dei segnali al filtraggio, la conversione corrente-tensione e il pilotaggio degli stadi successivi. All’uscita di un convertitore digitale-analogico (DAC), per esempio, un operazionale può convertire in tensione la corrente generata dal convertitore, oltre a contribuire al filtraggio del segnale e all’adattamento delle condizioni di pilotaggio. In un preamplificatore può invece incrementare il livello del segnale oppure funzionare da buffer, offrendo un’impedenza d’uscita sufficientemente bassa per pilotare lo stadio successivo senza introdurre attenuazioni indesiderate.
In altri circuiti, l’operazionale può contribuire alla regolazione del guadagno e al funzionamento dell’anello di retroazione di un amplificatore, anche se è importante distinguere le diverse architetture. In un finale in classe D, per esempio, l’operazionale d’ingresso non pilota necessariamente in modo diretto i transistor di potenza, ma interviene nella catena di elaborazione e controllo del segnale. L’obiettivo della progettazione elettronica dell’op-amp e dello stadio audio in cui viene utilizzato è ottenere un funzionamento prevedibile, con rumore e distorsione contenuti, banda passante adeguata e sufficiente stabilità. Quando il circuito è dimensionato correttamente, l’operazionale dovrebbe svolgere la propria funzione senza introdurre alterazioni significative del segnale nella banda audio.
Il circuito conta più del singolo componente
Per comprendere perché due operazionali possano comportarsi diversamente all’interno dello stesso apparecchio, è utile ricorrere a un’analogia automobilistica. Il servosterzo moltiplica la forza applicata dal conducente al volante, ma la risposta percepita non dipende esclusivamente dal sistema di assistenza. Rapporto di sterzata, geometria delle sospensioni, pneumatici e caratteristiche del telaio sono tutti elementi che contribuiscono al comportamento dinamico dell’automobile.
Allo stesso modo, un operazionale lavora insieme a resistori, condensatori, alimentazione, circuito stampato e carico collegato all’uscita. La rete di retroazione determina il guadagno ad anello chiuso e contribuisce a definire la risposta in frequenza; il carico influenza le condizioni di pilotaggio, mentre il layout e il disaccoppiamento dell’alimentazione possono incidere sul rumore e sulla stabilità alle alte frequenze. Sostituire un operazionale significa quindi modificare uno degli elementi di un sistema interdipendente. Il nuovo op-amp potrebbe offrire un rumore d’ingresso inferiore, una maggiore capacità di pilotaggio o caratteristiche dinamiche più adatte alla configurazione utilizzata, ma al tempo stesso potrebbe risultare meno compatibile con il circuito originale, provocando un aumento della distorsione o problemi di stabilità.
Non esiste, insomma, una gerarchia universale in cui un operazionale più costoso o caratterizzato da specifiche apparentemente superiori garantisca automaticamente un risultato migliore. La valutazione deve partire dalle esigenze dello stadio in cui viene installato.
Retroazione negativa: come funziona e perché è importante
La retroazione negativa è uno dei principi fondamentali dell’elettronica analogica. Un operazionale utilizzato ad anello aperto possiede un guadagno differenziale molto elevato, che può raggiungere valori dell’ordine di 100 dB alle basse frequenze. Questo valore equivale a un’amplificazione di tensione pari a circa 100.000 volte, ma diminuisce al crescere della frequenza. Un guadagno così elevato sarebbe poco pratico per la maggior parte delle applicazioni audio. Con un’alimentazione di ±15 V, per esempio, un segnale differenziale d’ingresso di appena 200 microvolt, moltiplicato idealmente per 100.000, richiederebbe una tensione d’uscita di 20 V. Poiché il circuito non dispone della tensione necessaria, l’uscita raggiungerebbe il proprio limite e il segnale entrerebbe in saturazione.
Per ottenere un comportamento controllato, il progettista utilizza una rete di retroazione negativa che riporta una parte del segnale d’uscita all’ingresso invertente. L’operazionale reagisce alla differenza tra i due ingressi e modifica la propria uscita fino a ridurre l’errore, compatibilmente con i limiti di funzionamento del componente. Il guadagno risultante, definito guadagno ad anello chiuso, dipende principalmente dalla rete esterna di retroazione, mentre le caratteristiche dell’operazionale determinano quanto accuratamente il circuito riesca a rispettare il comportamento previsto. In condizioni lineari e stabili, questa configurazione consente di ottenere un’amplificazione precisa e ripetibile.
L’analogia con il cruise control di un’automobile può aiutare a comprenderne il principio. Il motore dispone di una determinata capacità di erogazione, mentre il sistema di regolazione interviene per mantenere la velocità impostata. La retroazione non può però compensare qualsiasi limite dell’op-amp. Se questo non dispone di banda sufficiente, raggiunge il limite di velocità di variazione della tensione oppure non è stabile nella configurazione adottata, il circuito non riuscirà a mantenere il comportamento desiderato. È proprio in queste condizioni che la sostituzione può produrre differenze significative. Un operazionale con caratteristiche dinamiche diverse può infatti modificare il margine di stabilità dell’anello, la risposta ai transienti e il comportamento alle alte frequenze. Non è però detto che un op-amp più veloce sia migliore, visto che la compatibilità con il circuito conta quanto, se non più, delle singole specifiche.
Quattro parametri da valutare prima dell’op-amp rolling
- Capacità di pilotaggio e impedenza del carico. Un operazionale deve poter pilotare correttamente il circuito collegato alla propria uscita. Carichi a bassa impedenza o con una componente capacitiva significativa possono richiedere una corrente elevata e influenzare la stabilità. Se l’op-amp lavora oltre i propri limiti, possono aumentare la distorsione e gli errori del segnale. Un operazionale con caratteristiche di pilotaggio più adatte potrebbe migliorare la situazione, ma soltanto se il limite è effettivamente riconducibile allo stadio d’uscita. Non basta osservare una maggiore corrente dichiarata in scheda tecnica per dedurre un miglioramento del controllo dei bassi
- Margine di fase e stabilità. Il margine di fase indica quanto l’anello di retroazione sia distante dalla condizione che può provocare oscillazioni. Dipende dal comportamento in frequenza dell’operazionale, dalla rete di retroazione e dal carico. Se il margine è insufficiente, possono comparire picchi nella risposta in frequenza, sovraelongazioni sui transienti o oscillazioni ad alta frequenza. Un operazionale alternativo può migliorare oppure peggiorare la situazione, a seconda della sua compatibilità con il circuito
- Banda passante e slew rate. La banda passante descrive l’intervallo di frequenze entro cui il circuito mantiene il comportamento previsto, mentre lo slew rate esprime la massima velocità con cui la tensione d’uscita può variare nel tempo. Sono parametri distinti, anche se entrambi importanti per la risposta dinamica. Un operazionale con banda elevata e slew rate superiore non garantisce prestazioni migliori se il circuito non è progettato per gestirne il comportamento alle alte frequenze. In alcune configurazioni, un componente meno veloce ma più compatibile può offrire una risposta complessivamente più stabile
- Rumore di alimentazione e PSRR. Il Power Supply Rejection Ratio (PSRR) indica la capacità di un dispositivo di attenuare le variazioni della tensione di alimentazione che potrebbero influenzarne l’uscita. Il valore dipende anche dalla frequenza, dal momento che la reiezione può peggiorare alle alte frequenze e varia da un operazionale all’altro. In presenza di un alimentatore switching, il filtraggio e il disaccoppiamento sono importanti per contenere i disturbi, ma non è corretto dedurre automaticamente che un PSRR superiore produca una scena sonora più ampia o una maggiore risoluzione. Per dimostrare un simile effetto, occorrerebbe misurare il comportamento del circuito completo, verificando l’effettiva presenza di disturbi e il loro contributo alle prestazioni audio.
La prova con i Fosi Audio V3 Mono

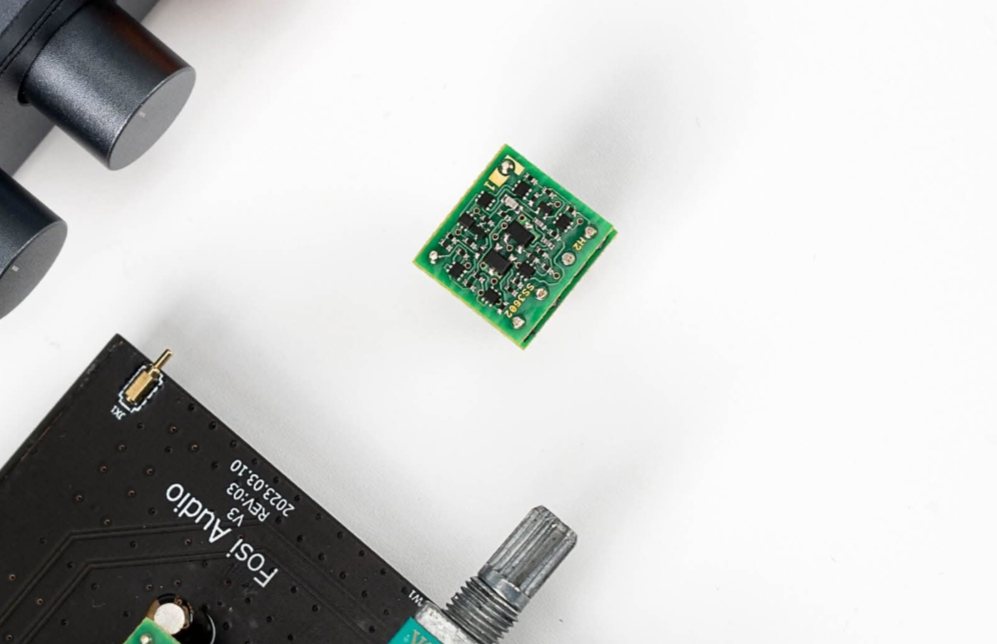

Per verificare sul campo l’interesse pratico dell’op-amp rolling, abbiamo effettuato alcuni esperimenti sui finali monofonici Fosi Audio V3 Mono, modelli compatti ed economici (circa 300 euro la coppia) che consentono di sperimentare con operazionali sostituibili montati su zoccoli. L’architettura di questo finale combina uno stadio di amplificazione in classe D con un alimentatore esterno switching. In questo contesto, le caratteristiche dell’operazionale presente nello stadio di segnale possono contribuire al risultato complessivo, ma non vanno considerate indipendentemente dal modulatore, dalla retroazione e dalle altre sezioni del circuito.

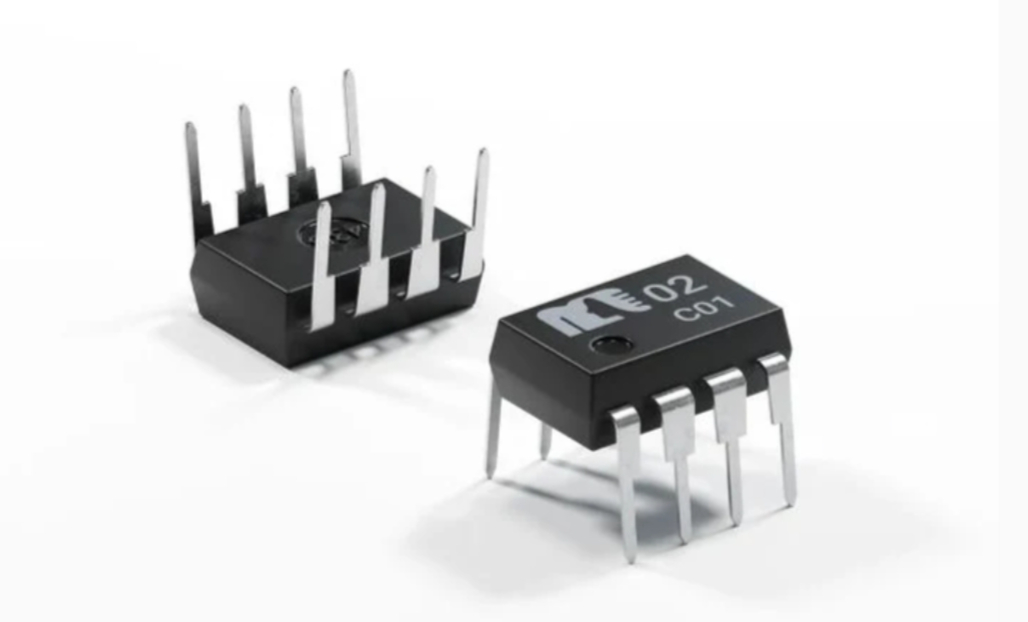

Durante la prova abbiamo sostituito gli operazionali originali Texas Instruments NE5532 con due National Semiconductor LME49720, componenti che appartengono alla stessa categoria generale di operazionali audio a doppio amplificatore. Il costo dell’intervento è stato di circa 30 euro per la coppia. All’ascolto abbiamo rilevato un affinamento soggettivo delle prestazioni. La gamma bassa ci è sembrata più articolata, la zona medio-alta più definita e la scena sonora meno confusa nei passaggi orchestrali complessi. Si tratta delle impressioni emerse durante la prova, non di una dimostrazione strumentale di un miglioramento oggettivo.
Per stabilire se queste differenze siano riconducibili a una variazione effettiva delle prestazioni del circuito, sarebbe necessario affiancare all’ascolto misure di risposta in frequenza, rumore, distorsione e comportamento ai transienti, verificando anche l’eventuale presenza di oscillazioni ad alta frequenza. Un confronto d’ascolto controllato, con livelli rigorosamente pareggiati e possibilmente in cieco, aiuterebbe inoltre a valutare quanto le differenze percepite siano ripetibili. Le specifiche dei due operazionali possono suggerire alcune ipotesi da verificare, ma non bastano a identificare la causa del risultato. Una maggiore capacità di pilotaggio, un diverso comportamento dinamico o una migliore reiezione dei disturbi potrebbero essere rilevanti in determinate condizioni, ma senza misure sul circuito completo non possiamo affermare che uno di questi fattori abbia determinato il cambiamento riscontrato.
È quindi più corretto considerare il nostro risultato come un’indicazione pratica dell’interesse che può avere la sperimentazione, non come la prova che l’LME49720 sia intrinsecamente superiore all’NE5532, o che produca necessariamente gli stessi effetti in altri apparecchi.

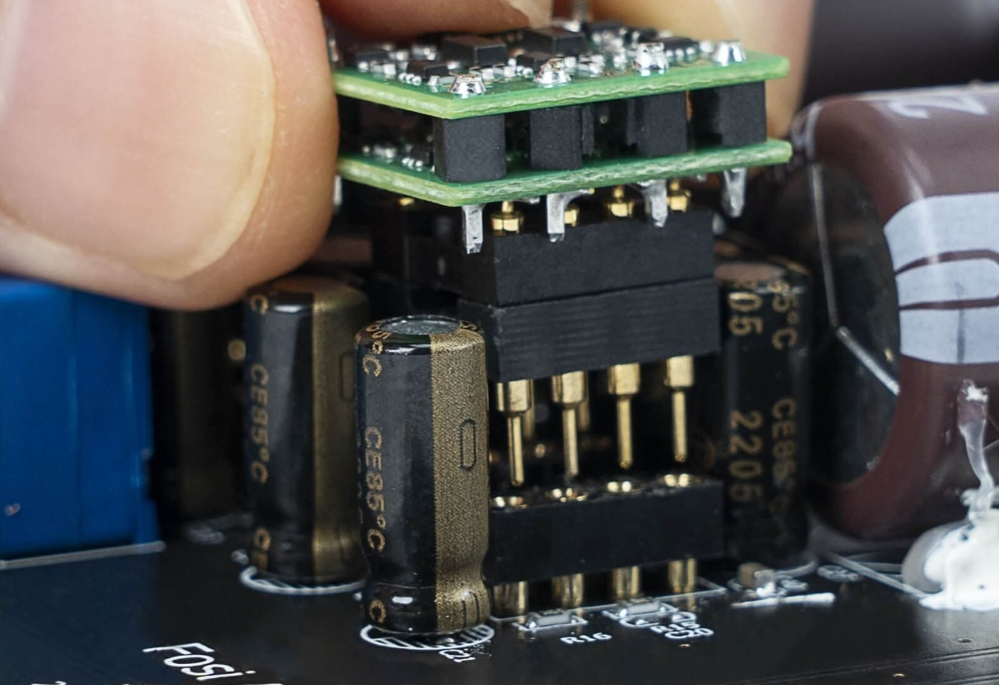

Gli zoccoli per op-amp sono un vantaggio?
Resta il fatto che la possibilità di sostituire gli operazionali (il catalogo di Fosi è un piccolo paradiso per gli sperimentatori di op-amp) viene spesso presentata come un valore aggiunto nei prodotti audio, perché consente di sperimentare con componenti diversi senza intervenire con il saldatore e facendo il tutto in pochi minuti. Dal punto di vista progettuale, però, uno zoccolo a 8 pin introduce contatti e interconnessioni aggiuntivi, che possono comportare capacità e induttanze parassite.
Il loro effetto dipende dalla disposizione dei componenti, dalla lunghezza delle connessioni e dalle frequenze di funzionamento. Nei circuiti particolarmente sensibili alla stabilità ad alta frequenza, anche piccoli cambiamenti del layout possono risultare significativi. Per questo motivo, il montaggio diretto sul circuito stampato tramite saldatura può facilitare l’ottimizzazione delle connessioni e del disaccoppiamento dell’alimentazione.
Non vuol dire però che uno zoccolo indichi necessariamente una progettazione incompleta. La scelta dipende infatti dagli obiettivi del prodotto e un apparecchio pensato per consentire la sperimentazione può adottare consapevolmente questa soluzione, purché il circuito sia progettato tenendo conto delle possibili varianti di operazionale. La sostituzione deve comunque rispettare alcuni requisiti fondamentali. Non basta che il componente abbia otto piedini e possa entrare fisicamente nello zoccolo. Occorre verificare la piedinatura, la compatibilità con la tensione di alimentazione, il consumo, la dissipazione termica, il guadagno previsto e la stabilità nella configurazione specifica. Gli operazionali discreti, in particolare, possono presentare dimensioni e assorbimenti differenti rispetto agli integrati convenzionali.
Quanto conviene investire in nuovi operazionali?

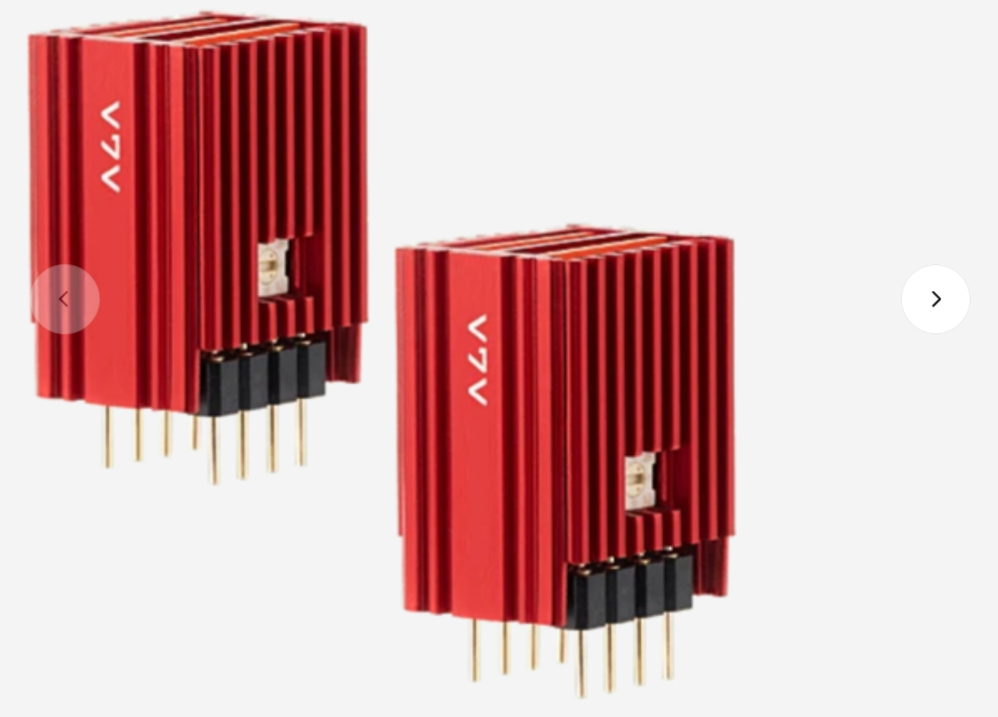

Il mercato offre numerose alternative destinate agli appassionati di op-amp rolling, tra cui (nel caso dei prodotti Fosi) Burson V7 Classic, Burson V7 Vivid, SparkoS SS3602, MUSES02 e OPA2134PA. Sono soluzioni differenti per architettura, caratteristiche elettriche e prezzo, perciò non possono essere considerate intercambiabili senza verificare la compatibilità con il circuito. Alcuni modelli discreti di fascia alta possono costare cifre importanti, arrivando a rappresentare una quota consistente del prezzo dell’apparecchio sul quale vengono installati. Prima di spendere somme elevate per una coppia di operazionali, conviene quindi valutare il rapporto tra costo dell’intervento, compatibilità tecnica e beneficio effettivamente verificato.
Se l’obiettivo è migliorare un DAC, un preamplificatore o un finale economico, è opportuno chiedersi innanzitutto se lo stadio originale presenti un limite concreto. In assenza di problemi misurabili, la sostituzione potrebbe non produrre alcun vantaggio apprezzabile e, come già detto, in alcuni casi potrebbe persino peggiorare la stabilità o le prestazioni complessive. L’op-amp rolling rimane comunque una pratica interessante per chi ama sperimentare con l’elettronica audio, purché venga affrontato con un minimo di metodo. Le impressioni d’ascolto hanno il loro valore, ma non sostituiscono le verifiche tecniche e non permettono, da sole, di stabilire il meccanismo che ha prodotto una differenza.
La domanda da farsi quindi è quale componente sia più adatto a uno specifico circuito e se la sua installazione determini un miglioramento verificabile. È da questa distinzione che può partire una sperimentazione consapevole, senza confondere le specifiche di catalogo con il risultato finale e senza attribuire a uno o due chip chip proprietà che dipendono dall’intero progetto elettronico.
